Grand Fletcher®・UniDash Seriesグランドフリッチャー・ユニダッシュ_EX/SX/DP/JX/ABS/SP

Extension=拡張性を備えたモジュール型多機能車いす。

グランドフリッチャー・ユニダッシュ_EX(Extension=拡張性)は単なるモジュール型車いすとは異なった発想から開発されました。
さまざまなオプションの装着はもとより、サードパーティとのコラボレーションを視野に入れたメインフレームの設計がなされており、ユーザーのニーズにフレキシブルに対応したモデリングが可能となりました。
今後も多種多様にGFワールドは展開されていきます。

Grand Fletcher®・UniDash_EXグランドフリッチャー・ユニダッシュ_EX

¥138,000~

ユーザーのニーズにフレキシブルに
対応したモデリングが可能。

あらゆる体型・年齢にフィットする多彩なファンクション。
シーティングを追求した妥協なき素材。
無限の拡張性をそなえたオールエイジモデル。

メンテナンス動画はこちら オーダーフォーム

  • グランドフリッチャー・ユニダッシュ_EX
  • グランドフリッチャー・ユニダッシュ_EX
  • リクライニング
    リクライニング
  • ティルト
    ティルト

※ティルト、リクライニング、背折れジョイント、ウイングアームサポート、マルチエルゴエレベーティング、高さ調整バックサポート、アウターシートカラー、枕、粉体塗装HG(RO-7)はオプション ※クッションは別売り(ST-50B)

基本機能選択2-1

  • ベーシック(機能なし)
  • リクライニングのみ
  • ティルト+リクライニング
  • ティルトのみ

車輪サイズ及び座面高(座面角2°時)2-2

  • 14インチ
    • 450mm
    • 475mm
    • 500mm
  • 16インチ
    • 475mm
    • 500mm
グランドフリッチャー・ユニダッシュ_EX サイズ

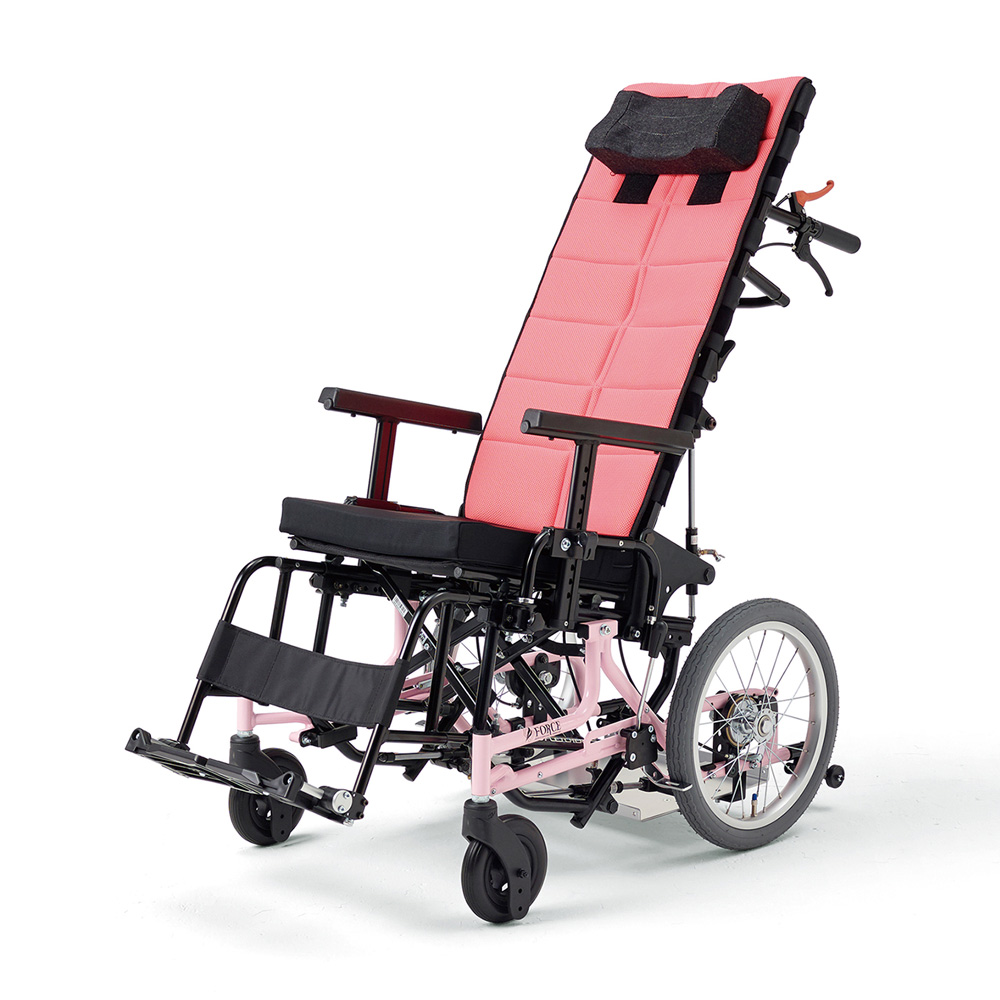

Grand Fletcher®・UniDash_SXグランドフリッチャー・ユニダッシュ_SX

¥138,000~

EXの低座面タイプ

EXの基本コンセプトを継承しながら、さらなるフィッティングを追求した意欲作。
EXよりも低座面の設定がポイントです。

メンテナンス動画はこちら

オーダーフォーム オーダーフォーム  MYGOver

  • グランドフリッチャー・ユニダッシュ_SX

※ティルトリクライニング、アウターシートカラー、枕、アンダートレー、アクリル塗装(パールピンク)はオプション ※クッションは別売り

基本機能選択2-1

  • ティルトのみ
  • ティルト+リクライニング

車輪サイズ及び座面高(座面角0°時)2-2

  • 14/5インチ
    • 400mm
  • 16/6インチ
    • 425mm
    • 450mm
    • 475mm
グランドフリッチャー・ユニダッシュ_X サイズ

Grand Fletcher®・UniDash_DP/JXグランドフリッチャー・ユニダッシュ_DP/JX

16インチ電動ユニット対応の専用モデル

基本性能の高いEXフレームをベースに、イマセン電動ユニット「デイリーパル」(DP)、ヤマハ電動ユニット「ジョイユニット・エックス PLUS+」(JX)を組み込めるようにした電動専用フレーム。

メンテナンス動画はこちら

オーダーフォーム UniDash_DP オーダーフォーム UniDash_JX

UniDash_JX ¥467,000~(電動ユニット含む)
UniDash_DP ¥423,000~(電動ユニット含む)

  • グランドフリッチャー・ユニダッシュ_DP
    UniDash_DP
  • グランドフリッチャー・ユニダッシュ_JX
    UniDash_JX

基本機能選択2-1

  • ティルトのみ
  • ティルト+リクライニング

車輪サイズ及び座面高(座面角0°時)2-2

  • 後輪16インチ
    • 475mm
    • 500mm
  • 前輪6インチ
    • ソフトフォーミング(電動用)

電動ユニット

  • イマセン デイリーパル 45A
  • ヤマハ ジョイユニットエックス PLUS+
サイズ

Grand Fletcher®・UniDash_ABSグランドフリッチャー・ユニダッシュ_ABS

¥211,000~

シーティングに特化したモデル

本製品は姿勢変形を伴う重度障害者や高齢者の方などがもつ様々な姿勢パターンに対応できる「アクティブ・バランス・シーティング」理論を取り入れた商品です。
頭部・胸郭・腰椎・骨盤のアライメントに応じて各支持パーツ(頭部サポート、胸郭サポートスリングシート、腰椎ベルト、骨盤サポート、ヒップバックサポート)を調整することができます。

メンテナンス動画はこちら

オーダーフォーム  EX ベース オーダーフォーム  SX ベース

  • グランドフリッチャー・ユニダッシュ_ABS
  • アクティブ・バランス・シーティング
    アクティブ・バランス・シーティング

※背折れジョイント、ウイングアームサポート、粉体塗装HG(Y-4)はオプション ※クッションは別売り。オプション装着例。

基本機能選択2-1

  • ベース車 : GF・UniDash_EX or GF・UniDash_SX
    • ティルト+リクライニング

※リクライニングメカロックはバックサポートパイプと同軸位置 ※最大ティルト角度:40度/最大リクライニング角度:160度(EX) ※最大ティルト角度:25度/最大リクライニング角度:160度(SX)

車輪サイズ及び座面高2-2

EXベース(座面角0°時)
  • 14インチ
    • 450mm
    • 475mm
    • 500mm
  • 16インチ
    • 475mm
    • 500mm
SXベース(座面角2°時)
  • 16インチ
    • 425mm
    • 450mm
    • 475mm
サイズ

Grand Fletcher®・UniDash_SPグランドフリッチャー・ユニダッシュ_SP

¥258,000〜

レンタル向けパッケージ商品

EXをベースに便利なオプションをチョイスして、組み込んだパッケージモデル。 ご高齢の方やレンタルユースにおすすめです。

メンテナンス動画はこちら オーダーフォーム 

  • グランドフリッチャー・ユニダッシュ_SP

SPの装備詳細

本体:グランドフリッチャー・ユニダッシュ_EX
  • 座幅:420mm
  • 座奥:400mm
  • 座高:450/475/500mm
  • 前輪:6インチソフトフォーミング
  • 後輪:14インチ強化ナイロンホイール
  • ホイールベース:545mm
  • ティルト
  • リクライニング
  • リクライニングプレート30mm(標準)
  • 高さ調整グリップ
  • 背折れジョイント
  • ウイング+高さ調整アームサポート
  • SW+マルチエルゴエレベーティング
  • バックサポートカラー:Wラッセルグレー
  • ヘッドサポートマジック
  • 座シートマジック
  • 介助用ブレーキ
  • 転倒防止バー
  • フットブレーキ
  • ティルトの操作

    ティルトの操作

    YouTubeで見る

  • リクライニングの操作

    リクライニングの操作

    YouTubeで見る

  • 骨盤サポートベルト骨盤前傾の場合の張り方

    骨盤サポートベルト骨盤前傾の場合の張り方
    ※グランドフリッチャー・ユニダッシュ_ABS

    YouTubeで見る

  • 骨盤サポートベルト骨盤後傾(円背)の場合の張りかた

    骨盤サポートベルト骨盤後傾(円背)の場合の張りかた
    ※グランドフリッチャー・ユニダッシュ_ABS

    YouTubeで見る

  • バックシートの張り調整

    バックシートの張り調整

    YouTubeで見る

仕様SPECIFICATION

基本仕様

  • リアホイール:14インチ/16インチ
  • キャスタホイール:6インチソフトフォーミング
  • 前後・上下調節 車軸プレート
  • 背角度:90°/97°/104°/111°(調整可)
  • 座面角度:0°~20°(無段階調整可)EX
  • テンションバックシート
  • 着脱+高さ調節 アームサポート
  • 前後スライド レッグサポート
  • テンションバー
  • フレームカラー:アルマイトシルバー/粉体塗装HG(1コート)6色
拡張オプション
  • ティルト
  • リクライニング
  • スイングアウト/エレベーティング
  • ウィングアームサポート
  • 高さ調整グリップ付きバックサポート

オプション

  • マジック調整シートベルト
  • フィンガーガード(スポークカバー)
  • 介助用ブレーキ
  • テーブル 大
  • 枕(デニム黒)
  • 肘当て幅広
  • 背折れジョイント
  • フットブレーキ
  • アンクルストラップ
  • フットサポートカバー
  • ガードル架
  • ボンベ架
  • 固定用フック
  • GF専用泥除け
  • ドリームシール

サイズSIZE

座幅2-3

EX、SX、DP、JX(下記より選択)
  • 300mm
  • 320mm
  • 340mm
  • 360mm
  • 380mm
  • 400mm
  • 420mm
  • 440mm
  • 460mm ¥10,000
  • 480mm ¥10,000
ABS(下記より選択)
  • 380mm ¥3,000
  • 400mm ¥3,000
  • 420mm
  • 440mm ¥3,000
  • 460mm ¥10,000
  • 480mm ¥10,000

座シート奥行2-4

EX、SX、DP、JX(20mm間隔で設定)
  • 300~440mm
  • 460mm、480mm(補強材入り) ¥5,000
ABS(下記より選択)
  • 340mm
  • 360mm(標準)
  • 380mm
  • 400mm
  • 420mm
  • 440mm

座面角2-4

※ティルト仕様は選択不可

  • 0°(フラット)EX
  • 2°(フラット)SX
  • 10°
  • 15°
  • 20°

リクライニングプレート(支点高さ)2-6

EX、SX、DP、JX(下記より選択)
  • 30mm(標準)〈±0mm ※1〉
  • 50mm〈+20mm ※1〉
  • 80mm〈+50mm ※1〉

※1 標準プレート以外を選択した場合、バックサポートパイプが高くなります。 ※ABSはこの項目の選択肢はありません。

バックサポートパイプオフセット( 50mm後方)2-7

EX、SX、DP、JX(下記より選択)

¥5,000

  • オフセットパイプ

※リクライニングプレート支点高さ50mm、80mmのみ対応 ※立体曲げ不可 ※ABSはこの項目の選択肢はありません。 ※プレート付きバックサポート、バックサポートパイプのみ選択可

オフセットパイプ

バックサポートパイプ立体曲げ2-9

¥14,000

  • 立体曲げ(中間出しグリップのみ選択可)
立体曲げ(中間出しグリップのみ選択可)
立体曲げ製作条件
背折れジョイントあり 背折れジョイントなし
曲出し 座面より390mm 曲出し 座面より340mm
曲終り 座面より490mm 曲終り 座面より440mm

※立体曲げ選択時はウイングアームサポートは選択不可。 ※オフセット選択は不可です。 ※ABSは選択不可

バックサポートパイプ 形状2-5

EX、SX、DP、JX(下記より選択)
バックサポートパイプ形状 バックサポートパイプ長
  • 高さ調整グリップ ¥8,000
  • S(700mm)
  • M(850mm)

バックサポートシート高(    )mm
※バックサポートパイプ長マイナス50mmまで

  • 中間出しグリップ
    取付け角度105°
    • シート上パイプ
      (     )mmカット ※中間出しグリップのみ
  • ホーングリップ ¥8,000
  • S(650mm)
  • M(800mm)
  • L(950mm)

バックサポートシート高(    )mm

  • Rグリップ ¥7,000
    曲角度105°
    • 取外しヘッドサポート ¥10,000
      サポート高さ(       )mm
  • Lo(520mm)
  • Hi(620mm)

バックサポートシート高(    )mm
※Lo: 380~420mm、Hi : 380~520mm

※バックサポートシートの実寸は、バックサポートシート高にリクライニングプレート(2-6)の差分が加算されます。

ABS(下記より選択)
バックサポートパイプ形状 バックサポートパイプ長
  • 高さ調整グリップ ¥8,000
  • M(850mm)
    バックサポートシート高:800mm
  • 中間出しグリップ
  • M(800mm)
    バックサポートシート高:800mm
  • L(950mm)
    バックサポートシート高:950mm
高さ調整グリップ
高さ調整グリップ
中間出しグリップ
中間出しグリップ
ホーングリップ
ホーングリップ
Rグリップ
Rグリップ

背角度2-10

※リクライニング選択時は不可

  • 90°
  • 97°
  • 104°
  • 111°

ABSはこの項目の選択肢はありません。

ホイールベース2-11

DP、JX(電動ユニット仕様)
  • 600mm
EX
  • 500mm
  • 540mm
  • 580mm
ABS
  • 575mm
SX
  • 525mm
  • 575mm
※14インチ車輪仕様は525mmのみ選択可

車軸前後位置調整

セレクトパーツSELECT PARTS

アームサポートタイプ2-12

取外し+高さ調整(EX・DP・JX)

Hiタイプは ¥5,000加算

取外し+高さ調整(EX・DP・JX)
※標準(220~300mm 5段階)
Hiタイプ(260~340mm 5段階)
取外し+高さ調整(SX)
取外し+高さ調整(SX)
※標準(130~310mm 10段階)

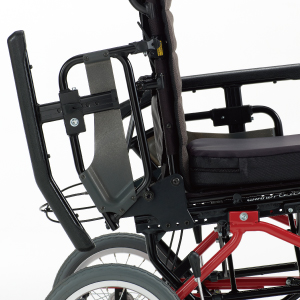

ウイング+高さ調整(EX・SX・DP・JX)

¥15,000〈SP 標準装備〉
Hiタイプは ¥5,000加算

ウイング+高さ調整(EX・SX・DP・JX)
※標準(220~300mm 5段階)
Hiタイプ(260~340mm 5段階)
取外し 改造

要見積り

アームサポート高さ調整(段階調整式)

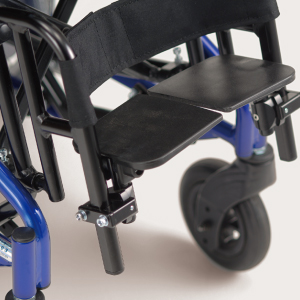

フットサポートタイプ2-13

標準フットサポート(365mm~415mm)
標準フットサポート(365mm~415mm)
直下型ポスト式(250~300mm)

¥6,000

直下型ポスト式(250~300mm)
直下型クランプ式(130~265mm)

¥12,000

直下型クランプ式(130~265mm)
WBSW(365mm以上)

¥15,000

WBSW(365mm以上)
直下型ダブルワイド(SX専用)( 270~320mm)

¥6,000

直下型ダブルワイド(SX専用)( 270~320mm)
WBSW+エルゴエレベーティング
レッグサポート フットサポート 価格
布 式 標準(365〜415mm) ¥19,200
マルチ(345〜395mm) ¥26,350
板 式(マルチ) 標準(365〜415mm) ¥21,450
マルチ(345〜395mm) ¥29,500
マルチレッグサポート:前後位置、左右幅角度調整
マルチフットサポート:前後位置、左右幅、角度調整
WBSW+エルゴエレベーティング(345~395mm)

〈SP 標準装備〉
¥29,500

SW+エルゴエレベーティング(345~395mm)
WBSW+エレベーティング(385~435mm)

¥20,000

SW+エレベーティング(385~435mm)
WBSW+エレベーティング(280~330mm)

ショート
¥20,000

SW+エレベーティング(250~300mm)
※板式レッグサポート取付不可

※WBSW+エルゴエレベーティングを選択した場合、座幅により取付バーの形が以下のようになります。

標準
SW+エレベーティング(250~300mm)
EXの場合
SW+エレベーティング(250~300mm)
片側パイプ1本広くなります
SXの場合
SW+エレベーティング(250~300mm)
片側パイプ2本広くなります

エレベーティングの操作(メカニカルロック式)
スイングアウト操作

バックサポートシートカラー2-14

※テンションバックシート標準仕様( ABSは専用テンションシート)

ナイロン 黒#06
ナイロン 黒#06
Wラッセル

¥5,000※通気性の高いメッシュシートです

  • ブラック
    ブラック
  • グレー
    グレー
  • ブルー
    ブルー
  • アイスブルー
    アイスブルー
  • イエロー
    イエロー
  • オレンジ
    オレンジ
  • レッド
    レッド
  • コーラルピンク
    コーラルピンク
その他シートカラー

¥10,000

※ABSはWラッセルシートが標準仕様となり金額加算はありません。 ※EX、SX、DP、JXのバックサポートシート標準仕様はナイロン黒#06となり、Wラッセル選択時は加算料金を申し受けます。 ※その他シートカラーは別途シート見本帳をご参照ください。

バックサポートシート2-14

プレート式バックサポート (バックサポートシートなし)

¥5,000

プレート式バックサポート (バックサポートシートなし)
※ABSはこの項目の選択肢はありません。
バックサポートパイプのみ( バックサポートシートなし)
バックサポートパイプのみ( バックサポートシートなし)
※ABSはこの項目の選択肢はありません。

背アウターシートのセット
バックシートの張り調整

マジック取付け2-15

ヘッドサポートマジック
ヘッドサポートマジック
座シートマジック
座シートマジック
背シートマジック(別途要図示)

¥1,300

背シートマジック(別途要図示)
※ABSはこの項目の選択肢はありません。

フレームカラー2-16

SD1-9005FHG黒ソリッド
SD1-9005FHG 黒 ソリッド
PP1-9003SV43D白パール
PP1-9003SV43D白パール
MSS1-銀メタリック
MSS1-銀メタリック
RA-09ミルキーピンク
RA-09 ミルキーピンク
BA-09ミルキーブルー
BA-09ミルキーブルー
YB-09ミルキーイエロー
YB-09ミルキーイエロー
アルマイトシルバー
アルマイトシルバー

オプションカラーはこちら

オプションパーツOPTION PARTS

オプション2-17

※オプションは本体タイプにより装着不可の場合もあります。

マジック調整シートベルト

¥4,500

マジック調整シートベルト
フィンガーガード(スポークカバー)

¥12,000

フィンガーガード(スポークカバー)
強化ナイロンホイール(14インチ)

〈SP標準〉
¥2,000

強化ナイロンホイール(14インチ)〈SP標準〉
強化ナイロンホイール(16インチ)

¥2,000

強化ナイロンホイール(14/16インチ)
介助用ブレーキ

〈SP標準〉
¥16,000

介助用ブレーキ
ロック付ブレーキ レバー加算

¥4,300

ロック付ブレーキ レバー加算

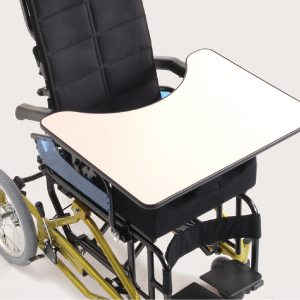

テーブル(大)一式

¥11,000

テーブル(大)一式
テーブル受け+横差し金具のみ

¥5,000

テーブル受け+横差し金具のみ
枕(デニム黒)
※ヘッドサポートマジック選択要

¥5,000

枕(デニム黒)ヘッドサポート マジック必要
アンクルストラップ

¥3,300

アンクルストラップ

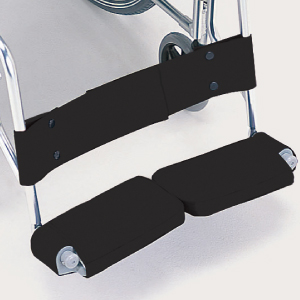

フットサポートカバー(左右一組)

¥8,000

フットサポートカバー(左右一組)
固定用フック

¥8,000

固定用フック
肘当て幅広
※ウイング不可
  • 60幅
  • 80幅
  • 100幅

¥10,000

肘当て幅広
フットブレーキ

¥16,000

フットブレーキ
ガートル架ホルダー(※1)取り付け

¥3,500

ガートル架ホルダー(※1)取り付け
ガートル架(点滴棒)固定タイプ

¥7,000

ガートル架(点滴棒)固定タイプ
(※1)ガートル架ホルダーの取付けが必要です
ガートル架(点滴棒)伸縮タイプ

¥8,500

ガートル架(点滴棒)伸縮タイプ
(※1)ガートル架ホルダーの取付けが必要です
ボンベ架(側方取付け)

¥9,800

ボンベ架(側方取付け)
(※1)ガートル架ホルダーの取付けが必要です
ボンベ架+専用転倒防止バー

¥9,800
※足踏みブレーキ不可

ボンベ架+専用転倒防止バー
※後方取付け
マルチフットサポート

¥7,150

マルチフットサポート
※前後、左右位置調整可能角度調整可能
エックスフレーム固定(固定化キット)

¥20,000

エックスフレーム固定(固定化キット)
※前後、左右位置調整可能角度調整可能
※ホイールベース580のみ
アンダートレー(マジックテープ固定タイプ)

¥20,000

EX用アンダートレー(固定タイプ)
※固定化キットとセットの場合は、¥10,000
GF専用泥除け(セーフティガード)

¥20,000

GF専用泥除け(セーフティガード)
※アームサポートウイング時は干渉します
取外しヘッドサポート(枕別)

¥10,000

取外しヘッドサポート(枕別)

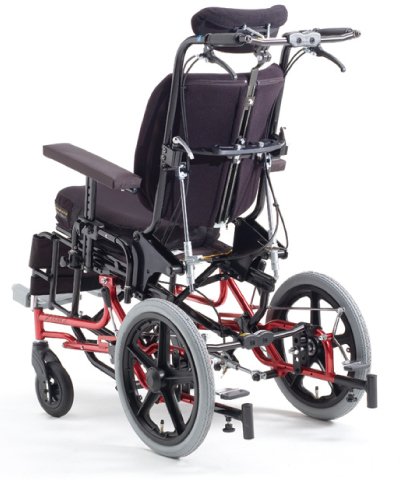

さまざまな座位保持装置との
コラボレーションVARIATION

  • ベース
    ベース
  • JAYフィットバック・JAY2クッション搭載例
    JAYフィットバック・JAY2クッション搭載例
  • MyBuddy(マイバディ)ヘッドサポート搭載例
    MyBuddy(マイバディ)ヘッドサポート搭載例
  • V-Trak(Vトラック)搭載例
    V-Trak(Vトラック)搭載例
  • mygo(マイゴー)搭載例
    mygo(マイゴー)搭載例
    ※GF・UniDash_SX Mygo Ver. ¥162,000(マイゴーは価格に含みません)
    専用オーダーフォームあり
  • ICON BACK(アイコンバック)搭載例
    ICON BACK(アイコンバック)搭載例

仕様 & オプション対照表COMPARISON TABLE

  EX SX DP/JX ABS SP
(EXベース)
ABS
(SXベース)
SP
本体機能項目 ベーシック(ティルト・リクライニングなし) × × × × ×
ティルトのみ × × ×
リクライニングのみ × × × × ×
ティルト+リクライニング
バックサポート 形状選択 ※高さ調整グリップ
リクライニングプレート(支点高さ) × × ×
バックサポートパイプ オフセット(50mm後方) × × ×
背ジョイント折りたたみ
バックサポートパイプ立体曲げ × × ×
ホイールベース × ×
アームサポート 機能選択 ※ウイング+高さ調整
フットサポートタイプ 機能選択 ※マルチエルゴエレべーティング
バックサポートシート Wラッセル生地 ※グレー
オプション項目 マジック調整シートベルト
フィンガーガード(スポークカバー)
強化ナイロンホイール ×
介助用ブレーキ ×
ロック付ブレーキレバー ×
テーブル大
テーブル受け+横差し金具
枕(デニム黒) × ×
肘当て幅広 ×
フットブレーキ キックバー付き ※2 ※2 × ※2 ※2 ※2
アンクルストラップ ×
フットサポートカバー ×
ガートル架ホルダー ※3 × ※3 ※3 ×
ガートル架(点滴棒)固定タイプ × ×
ガートル架(点滴棒)伸縮タイプ × ×
ボンベ架(側方取付け) × ×
ボンベ架 + 専用転倒防止バー(後方取付) ※4 ※4 × ※4 ※4 ※4
固定用フック × × × ×
エックスフレーム固定(固定化キット) ×
EX用アンダートレー(固定タイプ) ※5 × ※5 ※5 × ×
SX用アンダートレー(固定タイプ) × × × ×
GF専用泥除け(セーフティガード) ※6 ※6 × ※6 ※6 ×
取外しヘッドサポート × × ×

※1 ウイング+高さ調整(220~300、20mmピッチの5段階)が標準仕様となります。 ※2 ウイングと足踏み連動ブレーキを併用する場合、調整アームサポート部を下げないとウイングが上がりきらないことがあります。後方ボンベ架との併用は不可。 ※3 標準フレームのみ選択可能。幅広肘当てとの併用は干渉するため不可。 ※4 足踏みブレーキとの併用は不可。 ※5 ホイールベース580のみ。 呼吸器台有効幅=座幅ー100mm、最大奥行き450 ※6 車輪ブラケット(28mm×2)仕様になります。 アームサポートがウイングタイプの時は干渉します。

動画MOVIE

  • リクライニングの操作

    リクライニングの操作

  • ティルトの操作

    ティルトの操作

  • 背アウターシートのセット

    背アウターシートのセット

  • バックシートの張り調整

    バックシートの張り調整

  • 骨盤サポートベルト骨盤後傾(円背)の場合の張りかた

    骨盤サポートベルト骨盤前傾の場合の張りかた

  • 骨盤サポートベルト骨盤後傾(円背)の場合の張りかた

    骨盤サポートベルト骨盤後傾(円背)の場合の張りかた

  • 手押しグリップの使いかた

    高さ調整式手押しグリップの使いかた

  • アームサポート高さ調整(段階調整式)

    アームサポート高さ調整(段階調整式)

  • マジック調整式シートベルトのつけかた

    スイングアウト操作

  • エレベーティングの操作(メカニカルロック式)

    エレベーティングの操作(メカニカルロック式)

  • ブレーキ位置調整

    ブレーキ位置調整

  • 車軸前後位置調整

    車軸前後位置調整

  • 座面高調整

    座面高調整

  • マルチフットサポート長さ調整

    マルチフットサポート長さ調整

  • マルチフットサポート角度調整

    マルチフットサポート角度調整

  • マルチフットサポート前後調整

    マルチフットサポート前後調整

  • マルチフットサポート幅調整

    マルチフットサポート幅調整

  • 転倒防止装置の使いかた

    転倒防止装置の使いかた

  • マジック調整式シートベルトのつけかた

    マジック調整式シートベルトのつけかた

その他の製品はこちら

PAGE TOP
