NOVAIVノーヴァ クワトロ
多彩なオプションで様々なニーズに応える。
「FORCE」のエントリーモデル。
使用者のニーズやライフスタイルに応じた性格の異なるふたつのフレームをラインナップ。
コストパフォーマンスに優れたNOVAシリーズのベーシックモデル。
![モジュラー式](images/hosogu-icon02.png)
補装具アイコンは、障害者総合支援法における補装具支援制度 車いす及び簡易型電動車いすの本体形式を表しています。
NOVAIV initial Sノーヴァ クワトロ イニシャル エス
¥148,000~
オーダーフォーム (NOVAIV initial S) はこちら
オーダーフォーム (NOVAIV initial S+JWX)
電動ユニット装着車はこちら
幅広いユーザーにフィットする
オールマイティな安定指向モデル。
![モジュラー式](images/hosogu-icon02.png)
補装具アイコンは、障害者総合支援法における補装具支援制度 車いす及び簡易型電動車いすの本体形式を表しています。
NOVAIV initial Gノーヴァ クワトロ イニシャル ジー
¥148,000~
オーダーフォーム (NOVAIV initial G) はこちら
オーダーフォーム (NOVAIV initial G+JWX)
電動ユニット装着車はこちら
アクティブユーザーを満足させる
軽快指向モデル。
![モジュラー式](images/hosogu-icon02.png)
補装具アイコンは、障害者総合支援法における補装具支援制度 車いす及び簡易型電動車いすの本体形式を表しています。
NOVAIV_SWノーヴァクワトロ スイングアウト
¥152,000~
オーダーフォーム (NOVAIV_SW+JWX)
電動ユニット装着車はこちら
NOVAⅣに待望のスイングアウトモデルが登場。
スタイルを損なわないデザインと豊富なオプションが魅力の1台。
※ベースフレームはNOVAⅣinitialS
NOVAⅣ_SW
フレームカラー:粉体塗装1コート PP1-9005GR42D ※着脱車輪、グリップR、背折れジョイント、固定式パイプアームサポート、格納式転倒防止装置、ティッピングバー、杖入れはオプション。 ※クッションは別売り。
写真の仕様価格:¥220,250
-
幅広い調整範囲に対応する「キャスタ角度調整システム」
-
折りたたみ操作をサポートする「プルアップベルト」
-
< initial S >
車軸前後位置調整範囲 0~40mm(10mmピッチ)
後座高調整範囲
22インチ 340~400mm(20mmピッチ)
24インチ 360~420mm(20mmピッチ) ※片手駆動は10mmのみ -
< initial G >
車軸前後位置調整範囲 30~70mm(10mmピッチ)
後座高調整範囲
22インチ 340~400mm(20mmピッチ)
24インチ 360~420mm(20mmピッチ) -
スタイルを損なわないスイングアウトフットサポート
仕様SPECIFICATION
基本仕様
- リアホイール スポークホイール(車軸固定):22インチ/24インチ
- タイヤ :25-501/37-501/25-540
- キャスターホイール :3インチ/4インチ/5インチ
- SHAアルミキャスタフォーク :Lo/Hi
- 車軸前後・上下位置調整
- 背角度 initial S :90°、 initial G :85°/90°(背座間の両面角)
- アルミハンドリム(塗装 黒)
- スリングバックシート/テンション調整バックシート
- パイプジョイントフットサポート/プレートセパレートフットサポート
- ST-Sブレーキ
- フレームカラー :アルマイトシルバー/粉体塗装1コート
- バックサポートシートカラー8色
オプション
- CORIMA4スポークカーボンホイール
- スポークホイール(車軸着脱)
- SPINERGYホイール
- コーティングハンドリム
- 介助用ブレーキ
- 背折れジョイント
- グリップR
- ミドルマウントグリップ
- 固定式パイプアームサポート
- 跳上式パイプアームサポート
- アシストグリップ
- 格納式転倒防止装置
- 独立式フットブレーキ
- ティッピングバー
- 杖入れ
- FORCEポーチ
- ドリームシール(パンク防止剤)
- アンダーネット
- Fキャリー
- レッグパイプカバー
- マジックフェンダー
- キャンバー角度 3°
- アルミ製泥除け
- 片手駆動車輪
- ボンベ架
- USカップホルダー
- 4インチアルミコアキャスター
サイズSIZE
フレームサイズ2-1
- S(460mm)
- M(480mm)
- L(500mm)
- LL(520mm) ※L、LLのメインフレームは、補強パイプを使用。
シート奥行2-2
- 350mm
- 380mm
- 410mm
シート幅2-3
- 300mm
- 320mm
- 340mm
- 360mm
- 380mm
- 400mm※ ¥5,000
- 420mm ¥5,000
- 440mm ¥5,000
※400mm以上は、補強パイプを使用。※400mm以上は、強化スポークホイールの選択を推奨。
バックサポートシート高2-4
- 260mm
- 280mm
- 300mm
- 320mm
- 340mm
※260~340mmの背折れジョイント(op)位置は、バックシート上端取り付けになります。
- 360mm
- 380mm
- 400mm
- 420mm
※360~420mmの背折れジョイント(op)位置は、座面から270mm上位置に取り付けになります。
前後輪サイズと前後座高(組み合わせ表)2-5
オーダーフォームを参照してください。
車軸前後位置2-8
initial S
- 0mm
- 10mm
- 20mm
- 30mm
- 40mm
※片手駆動:10㎜
initial G
- 30mm
- 40mm
- 50mm
- 60mm
- 70mm
※片手駆動:40㎜
SW
- 0mm
- 10mm
- 20mm
- 30mm
- 40mm
フレームサイズと車軸前後位置の組み合わせはオーダーフォームを参照してください。
背角度(背座間の両面角)2-9
initial S/SW
- 90°
initial G
- 85°
- 90°
フットサポート長(ポスト式)2-13
Mサイズポスト
- 280mm
- 300mm
- 320mm
- 340mm
- 360mm
Lサイズポスト
- 320mm
- 340mm
- 360mm
- 380mm
- 400mm
initial S
![initial S](images/nova_iv/size_sna_s.jpg)
initial G
![initial G](images/nova_iv/size_sna_g.jpg)
SW
![SW](images/nova_iv/size_sna_sw.jpg)
セレクトパーツSELECT PARTS

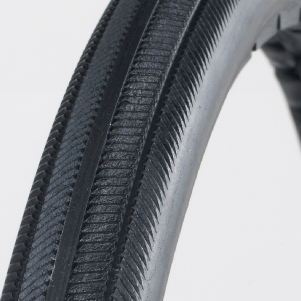

タイヤ3-1
22インチ
MK SLIMLIGHT 25-501〈バルブ 英式〉(グレー)
![MK SLIMLIGHT 25-501〈バルブ 英式〉(グレー)](images/nova_iv/parts_sna07-2-new.jpg)
24インチ
iRC EXERACER 25-540〈バルブ 米式〉(ブラック)
![iRC EXERACER 25-540〈バルブ 米式〉(ブラック)](images/accessory/parts_accessory54.jpg)
iRC EXERACER 25-540〈バルブ 米式〉
¥2,000
レッド
ブルー
イエロー
グレー
SCHWALBE RightRun 25-540〈バルブ 米式〉(グレー)
¥10,000
![SCHWALBE RightRun 25-540〈バルブ 米式〉(グレー)](images/nova_axis/parts_sna03.jpg)
SCHWALBE ONE 25-540〈バルブ 米式〉(ブラック)
¥16,000
![SCHWALBE ONE 25-540〈バルブ 米式〉(ブラック)](images/accessory/parts_accessory28.jpg)

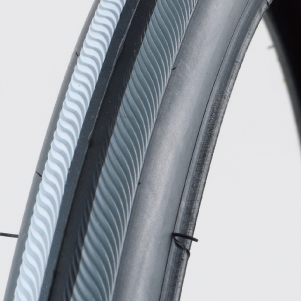

SHOX SOLID 25-540〈ノーパンク〉(ブラック)
¥12,000
![SHOX SOLID 25-540〈ノーパンク〉(ブラック)](images/nova_axis/parts_sna04.jpg)

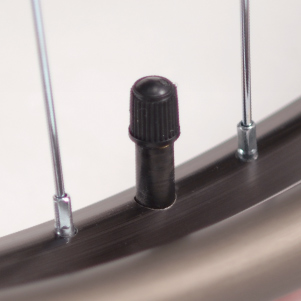

米式バルブ
![米式バルブ](images/nova_iv/parts_sna06.jpg)
540=24インチ
英式バルブ
![MK SLIMLIGHT 25-501〈バルブ 英式〉(グレー)](images/nova_iv/parts_sna07-new.jpg)
501=22インチ
ホイール3-2

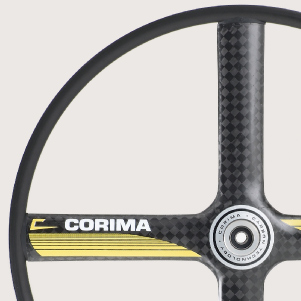

CORIMA4スポークカーボンホイール
¥158,000![CORIMA4スポークカーボンホイール](images/accessory/parts_accessory46.jpg)
スポークホイール(車軸固定)
![鉄スポークホイール(車軸固定)](images/nova_iv/parts_sna08.jpg)
スポークホイール(車軸着脱)
¥10,000
![鉄スポークホイール(車軸着脱)](images/nova_iv/parts_sna09.jpg)
強化スポークホイール変更
¥5,000
片手駆動(車軸固定)
¥40,500
-
※介助用ブレーキとの併用不可。リム色はシルバー。 -
※NOVAⅣ_SW装着例
SPINERGY LX X-Laced(赤・黒・白)
¥121,000
![SPINERGY LX X-Laced(赤)](images/nova_iv/parts_sna12-new.jpg)
SPINERGY ExtraLite 24"(白/黒ツートン)
¥124,300
-
※超軽量ホイール:440g -
-
ハンドリム2-16
スポークホイール
-
アルミ(塗装 黒)
- 10mm/15mm
- 20mm/25mm
-
チタン(エンボス)24インチのみ
¥28,000- 10mm
- 20mm
SPINERGY
- アルミ(塗装 黒)
- 10mm/15mm
- 20mm/25mm
- チタン(エンボス)24インチのみ
¥28,000- 10mm
- 20mm
※SPINERGY Extra Lite チタンエンボス選択不可
スポークホイール/SPINERGY
ビニールコーティング加工 ¥12,000
![鉄スポークホイール](images/nova_iv/parts_sna17.jpg)
片手駆動
- 大径:アルミ
- 10mm/15mm
- 20mm/25mm
- 小径:ステンレス
![鉄スポークホイール](images/nova_iv/parts_sna74.jpg)
フィットグリップハンドリム
22インチのみ
※樹脂製、滑り止め、反射板付き![フィットグリップハンドリム22インチのみ](images/accessory/parts_accessory37.jpg)
カーボンフラットフェイスハンドリム ナロー/ワイド
¥40,000- ノンスキッドテープNe(滑り止め) ¥7,200
- フェイスデザインパターンオーダー ¥8,000
![フラットフェイスカーボンハンドリム](images/accessory/parts_accessory38.jpg)
シート形状2-2
1ピース
![1ピース](images/nova_iv/parts_sna18.jpg)

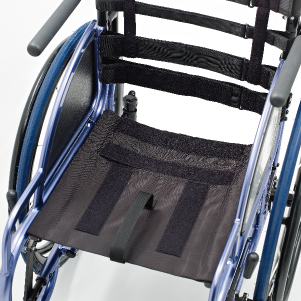

2ピース(張り調整シート)
![2ピース](images/nova_iv/parts_sna19.jpg)
バックサポートシート仕様4-1
テンション調整シート
![テンション調整シート](images/nova_iv/parts_sna20.jpg)
バックサポートシートカラー4-2

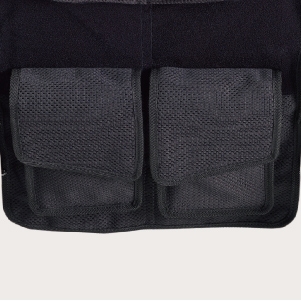

ポケット4-3
マジックフタ
- 大ポケット
- 小ポケット 右
- 小ポケット 左右 ¥1,500
チャックフタ
- 大ポケット ¥1,500
- 小ポケット 右 ¥1,500
- 小ポケット 左右 ¥3,000
![小ポケット](images/nova_iv/parts_sna21.jpg)
![小ポケット](images/nova_iv/parts_sna22.jpg)
キャスターホイール2-6
スケルトンキャスタ クリア(3・4・5インチ)
![スケルトンキャスタ クリア](images/nova_iv/parts_sna24-new.jpg)
ソフトワイドキャスタ(4・5インチ/タイヤ幅35mm)
-
ブラック(4インチ)
-
ブラック(5インチ)
アルミコアキャスター(ALC-B)
¥5,000![スケルトンキャスタ クリア](images/accessory/parts_accessory34.jpg)
キャスタフォーク2-5
SHA アルミフォーク
※Loタイプ、Hiタイプの選択不可。
前後輪サイズと前後座高(組み合わせ表)を参照ください。
Loタイプ
![Loタイプ](images/nova_iv/parts_sna29.jpg)

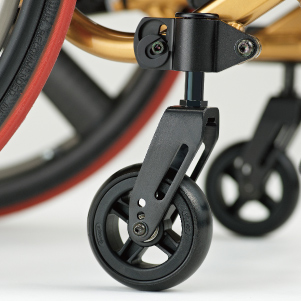

Hiタイプ
![Hiタイプ](images/nova_iv/parts_sna30.jpg)
ブレーキ取付位置2-7
取付位置
-
ロワーマウント
※写真はロングレバー -
アッパーマウント
※写真はノブ付ショートレバー
※SWはアッパーマウントのみ。
レバー長さ
- ショート(95mm)
- ロング(140mm)
レバーノブ
- ノブ有り
- ノブ無し
フットサポート2-12
※SWはプレートセパレートのみ
フレームカラー2-17
- アルマイトシルバー
- 粉体塗装1コート
- 粉体塗装HG ¥21,000~¥31,500
- カラーアルマイト ¥18,000
オプションパーツOPTION PARTS
アームサポート/テーブル5-1
initial S/SW
-
「iS」跳上式パイプアームサポート
¥15,000
- 270mm
- 290mm
-
テーブル ¥16,800
- 固定用ノブネジ 右
- 固定用ノブネジ 左
テーブル受+横差金具のみ
¥5,000
※跳上式パイプアームサポート(テーブル固定用ノブ付)に取付可能。
initial G
「iG」跳上式パイプアームサポートクランプタイプ)
¥19,500
![「iG」跳上式パイプアームサポート](images/nova_iv/parts_sna41.jpg)
共通
固定式パイプアームサポート(ボスタイプ)
¥12,000
- 270mm
- 290mm
![固定式パイプアームサポート](images/nova_iv/parts_sna42.jpg)
グリップ5-1
グリップR(シート上端+60mm)
¥2,000
※背高300mm以下でパイプアームサポートと併用する場合、背折れジョイントの選択必要。
- 介助用ブレーキ(車軸固定)<サーボブレーキ>¥17,400
- 背折れジョイント(ジョイント溶接固定) ¥10,000
- 10°曲げ(ジョイント溶接固定) ¥7,000
- 押し手高さ指定 ¥3,000
※800mm~960mmの間で10mmピッチの寸法指定
![グリップR](images/nova_iv/parts_sna43.jpg)
ミドルマウントグリップ(途中出し 位置指定)
¥2,500
-
ショート(60mm)
-
ロング(110mm)
※シート上端より30mm以下
<ミドルマウントグリップの取付条件>
- 背折ジョイントとの併用不可
- initial S
- 固定式パイプアームサポート(ボスタイプ)と併用の場合、背高340mm以上。
- 跳上式パイプアームサポートと併用の場合、背高340mm以上。
- グリップR、背折れジョイントとの併用不可。
- initial G
- 固定式パイプアームサポート(ボスタイプ)と併用の場合、背高340mm以上。
- グリップR、背折れジョイントとの併用不可。
固定式パイプアームサポート用グリップ ¥1,500
ショート(60mm)
![ショート(60mm)](images/nova_iv/parts_sna48.jpg)
ロング(110mm)
![ロング(110mm)](images/nova_iv/parts_sna49.jpg)
介助用ブレーキ5-1
介助用ブレーキ(車軸固定)
¥17,400
※介助用ブレーキ選択時のホイールは車軸固定タイプになります。
グリップRと併せて選択してください。 ※片手駆動車輪との併用不可。
![介助用ブレーキレバー](images/nova_iv/parts_sna50.jpg)
![介助用ブレーキは制動力の高いサーボ式を採用](images/nova_iv/parts_sna51.jpg)
背折れジョイント5-1
背折れジョイント(ジョイント溶接固定)
¥10,000
※バックサポートシート高 260~340mmの背折れジョイント位置はシート上端 ※バックサポートシート高 360~420mmの背折れジョイント位置は座面から270mm ※グリップR 選択 要( ミドルマウントグリップは選択不可) ※背折れジョイント10°曲げの場合、ジョイントはリベット固定タイプになります。 ¥7,000
![背折れジョイント](images/nova_iv/parts_sna52.jpg)
アクセサリー5-1
独立式フットブレーキ
¥12,000
![独立式フットブレーキ](images/nova_iv/foot_brake01-new.jpg)
![独立式フットブレーキ](images/nova_iv/foot_brake02-new.jpg)
格納式転倒防止装置(車輪付)〈車軸連動〉
¥16,000
![格納式転倒防止装置](images/nova_iv/parts_sna54.jpg)
ティッピングバー(L / Rset)
¥5,000
ボンベ架(L / R) ¥14,100
※ボンベ架は、独立式フットブレーキ、転倒防止装置との併用不可 ※跳上式パイプアームサポートは、跳上操作不可。
杖入れ(1本用) ¥3,250
杖入れ(2本用) ¥6,000
※杖入れ(2本用)は、独立式フットブレーキとの併用不可 ※杖入れは、グリップR選択 要。
![ティッピングバー&杖入れ(1本用)](images/nova_iv/parts_sna55.jpg)
アルミ製泥除け
¥13,100
![アルミ製泥除け](images/nova_iv/parts_sna56.jpg)
キャンバー角度 3°
¥2,000
スポークカバー クリア YAMAHA製
¥8,900
- FORCEポーチ ¥3,640 FORCEポーチのつけかた
- ドリームシール(パンク防止剤) ¥3,500 ドリームシールハンディ封入
- アンダーネット ¥6,000 アンダーネットの使いかた
- Fキャリーφ19mm(ステップポスト取付け) ¥8,000 Fキャリーの使いかた
- Fキャリーφ25mm(本体フレーム取付け) ¥8,000 Fキャリーの使いかた
- マジックフェンダー(40mm幅)¥7,000 マジックフェンダーのつけかた ※キャンバー角度 3°選択時
- マジックフェンダー(55mm幅) ¥7,000 マジックフェンダーのつけかた ※キャンバー角度 0°、介助用ブレーキ選択時。
- レッグパイプカバー ¥3,000
- USカップホルダー ¥8,000 USカップホルダー
オプション - フレーム形状改造5-1
アシストグリップ
¥10,000
※高さ寸法指定可。 ※SWは選択不可。
![アシストグリップ)](images/nova_iv/parts_sna61.jpg)
スカートガードパイプの形状変更
¥15,000
下肢装具との干渉を避けたり、使用者の移乗動作にあわせてフレーム形状をオーダーできます。
※側板はアルミ製(アルマイトシルバー)仕上げになります。(有償で着色可)
![スカートガードパイプ](images/nova_iv/parts_sna60.jpg)
通常
![通常](images/nova_iv/normal.jpg)
スタンダード
![スタンダード](images/nova_iv/standard.jpg)
セミスタンダード
![セミスタンダード](images/nova_iv/semista.jpg)
デスク
![デスク](images/nova_iv/desk.jpg)

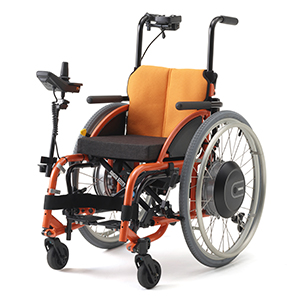

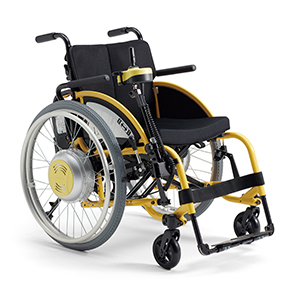

YAMAHA製電動ユニット 装着例
JWX-1 PLUS
- 電動ユニットは4.5km/h仕様のみ。
- 電動用車軸ブラケット仕様。
![JWX-1 PLU](images/nova_iv/parts_sna75.jpg)
JWX-2
- 電動ユニットの仕様は着脱タイプのみ。
- JWX-2専用取付金具が別途必要。
![JWX-2](images/nova_iv/parts_sna76.jpg)
動画MOVIE
本製品のオーダーフォームは、以下のページよりダウンロードできます。
